安装ODB光缆分纤箱的方法介绍

发布时间: 2021-02-02  点击次数: 217次
  ODB光缆分纤箱是无源传输,无需任何外接电源设备,仅仅通过光纤中的光波自行传输。辐射是电磁结合的一种衍生物,这里并不具备电磁产生的*条件,并不会形成任何的辐射问题。在通信行业中是一种很普遍的光纤设备,在光线的普及过程中使用此产品的用户也越来越多。而用的较多的是装置在室内,有很好的整理线路的作用,使用该设备不仅使得线路的外表美观程度上升,还能够使得线路的运用及维修变得愈加的便利。

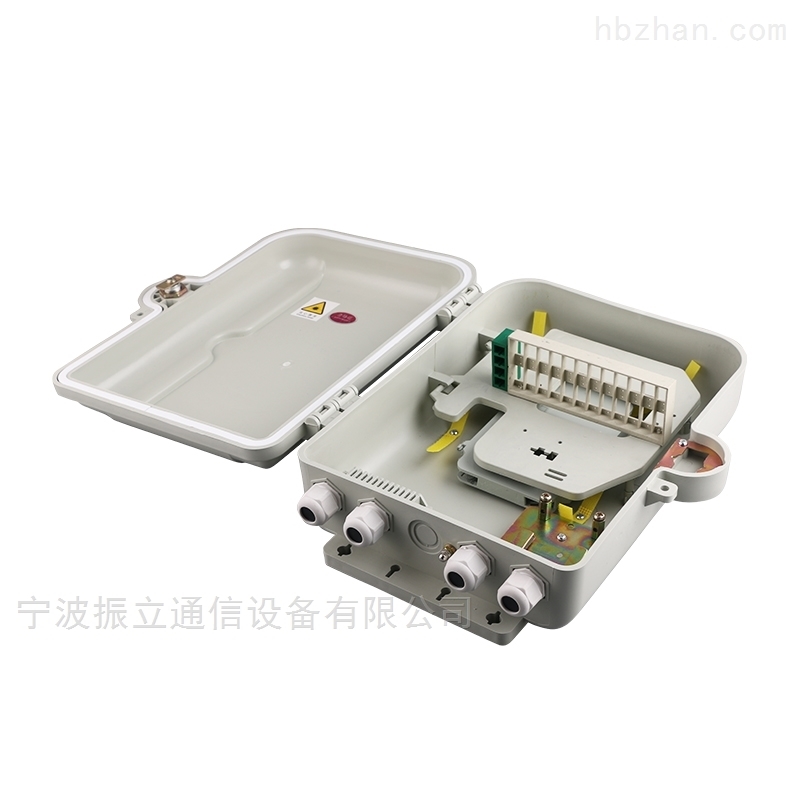

  ODB光缆分纤箱箱体可为前开门或前后开门,箱内有充足的布纤、贮纤空间,有足够的绕线盘、挂线钩,方便用户操作。模块化设计,布局合理,功能多,密度大。可采用FC、SC 、ST型适配器,适配器40°斜角,可避免弧光直射人眼。箱体共有两层地,一层为保护地,光缆加强芯与保护地相接。另一层为机架地,该两层地之间互不相通,分别通过各自的接地线通向机房大地。


  那么如何安装ODB光缆分纤箱呢?
  1、将光缆穿过“防水接头”引进到箱体内并开剥,开剥长度1.5米左右,并固定在“光缆固定装置”上,光缆中的加强芯预留100mm,固定在“光缆固定装置”上的“接地压板”下。
  2、将开剥后的光缆穿过光纤维护套管引进“熔纤盘”内,余长自在盘存在箱体内,并用电工胶布固定。
  3、将套有光纤维护套管的光纤与熔接盘内单头尾纤熔接。
  4、将与需要分光的骨干光缆相熔接的单头尾纤刺进1:16“光分插片”盒面子板正面输入端适配器上,冗余长度盘绕在“翻板”底面,并用线扎固定。
  5、将“自承式蝶形引进光缆”一端穿过“皮线光缆固定装置”装上“快速接头”插在1:16“光分插片”盒面子板正面输出端适配器上。并在标识纸上做好记载。冗余长度盘绕在“翻板”正面,并用线扎固定。
  以上就是小编今天为大家准备的全部资料,希望能够让您更好的了解本产品。
