正确的使用ODB光缆分纤箱能够更好的发挥其作用

发布时间: 2021-03-09  点击次数: 84次

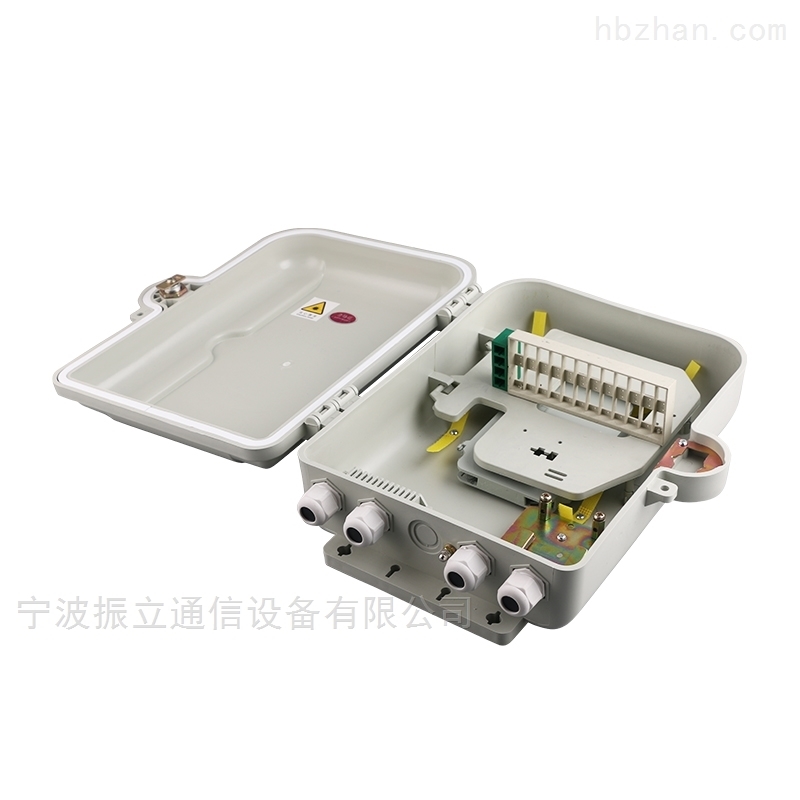

  ODB光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备,是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的、作为光分支点采用的一种重要配线设备。本产品有工程塑料阻燃ABS和聚碳酸脂材料混合经造后高温注塑成型,有塑料中的合金钢美称,产品外形线条流畅,抗冲击能力强,防护能力可达IP55级。采用独特的设计,箱体的开闭灵活,防护性能良好。同时兼顾防水、防尘、防盗等功能。


  今天要为您介绍的是ODB光缆分纤箱的操作步骤:
  1、光缆的固定、开剥及保护 ,光缆由进出光缆孔进入后,留出熔接需预留的长度,开剥后用套管保护裸纤,穿过光缆固定板并用喉扣将光缆及铠甲固定在光缆固定板上,加强芯穿过加强芯固定柱并锁紧。
  2、已开剥并有套管保护的裸纤从箱体底部引入,沿箱体侧,过绕纤耳,引入熔接盘。
  3、单头尾纤一端在熔接盘内与裸纤熔接,一端插装在相应的适配器上。
  4、光分路器尾纤插装在配线面板上的适配器中,冗余的尾纤盘绕在绕纤耳上,使走纤顺畅。
  5、将皮缆由光缆旋紧座中穿过,从皮缆上剥出加强芯,使双芯皮缆与金属加强芯分离,将金属加强芯锁紧在接线端子上的金属压板中,双芯皮缆在绕纤耳上盘储后进入熔接盘。由跳线尾纤跟皮线光缆在熔纤盘内熔接,并牵引出链接头。
  6、放入光分路器槽并用扎带固定,或者双面胶粘牢,分路器尾纤经过绕线装置盘定。
  7、将法兰固定在法兰卡座上,ST需要配置塑料卡扣。
  8、分路器连接头链接上法兰,并与跟皮线光缆熔接后的光纤尾纤链接。
  9、操作完成,清洁卫生,做好记录,锁上门锁。
  希望上述内容能够帮助您更好的了解本设备。
